ШАРОВЫЕ КРАНЫ ТИП 680 И 6806 ВР-НР COMAP (ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ)
Главная Техническая документация ШАРОВЫЕ КРАНЫ ТИП 680 И 6806 ВР-НР COMAP (ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ) COMAP


               Водоснабжение

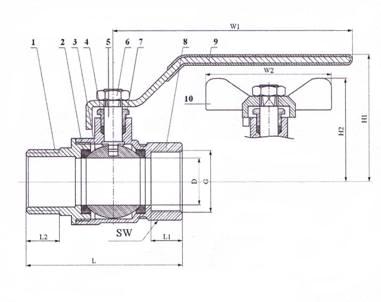

Шаровые краны полнопроходные тип 680 и 6806 COMAP

НP-BP

1. Корпус (CuZn40Pb2)

2. Уплотнительное кольцо (PTFE)

3. Шар (CuZft40Pb2)

4. Запорная гайка (CuZn40Pb2)

5. Шток (CuZn40PbZ)

6. Гайка стальная оцинкованная

7. Запорный сальник (PTFE)

8. Корпус (CuZn40Pb2)

9. Рукоятка - рычаг (сталь, PVC покрытие)

10. Рукоятка - "бабочка" (AlSi2Cu2Fe, эпоксидное покрытие)

 РАЗМЕРЫ

Тип 680

   DN / G
  Ref.
  Cod art. Nr
  W1
 H1
   D
  L
  L1



 L2
 SW
 PN
     3/8"
   680
   6800030
  89
 43
  10
 49
 10
 10
  20
  30
    1/2"
   680
   6800040
 100
 50,3
  15
 60,5
 13
 13
  25
  30
    3/4"
   680
   6800060
 100
 53,8
  20
 66,5
 13,5
 13,5
  30,5
  30
     1"
   680
   6800080
 120
 61,5
  25
  77
 15
  15
  37,5
  30
   1"1/4
   680
   6800100
 120
 67
  32
 91,5
 17
  17
  46
  30
   1"1/2
   680
   6800120
 140
 79
  40
 102
 17,5
  17,5
  52,5
  30
      2"
   680
   6800160
 140
 86
  50
 119
 21
  21
  65
  30














Тип 6806

DN / G
  Ref.
  Code Nr
  W2
 H2
 D
  L
 L2
 SW
 PN
     3/8"
   6806
   6806030
  49
 34
 10
 49
 10
  20
  30
    1/2"
   6806
   6606040
  57
 40,8
 15
 60,5
 13
  25
  30
    3/4"
   6806
   6606060
  57
 44,3
 20
 66,5
 13,5
  30,5
  30
     1"
   6806
   6606080
  65
 52
 25
  77
  15
  37,5
  30
